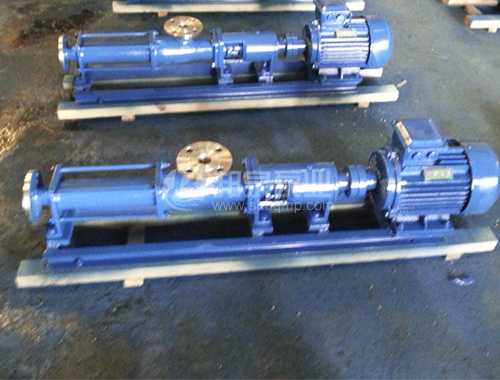

jiantou.gif  螺桿泵概述
G型螺桿泵是一種內嚙合的密閉式螺桿泵，屬轉子式容積泵，由于這種泵對介質的適應性強，流動平穩，吸入性能好，壓力脈動小，除可以輸送各種可流動的介質外，還可以輸送高粘稠介質、含有硬質懸浮顆粒或固體顆粒的介質、含有纖維的介質，調節性能好，范圍寬，效率高，因此，在環境保護、船舶、石油、醫藥、日化、食品、釀造、建筑、采礦、化學、印刷、造紙、電廠、鍋爐等給種行業得到廣泛應用。


單螺桿泵主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。由于該兩種配合部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推進流動，容積保持不變，壓力穩定，因而不會產生渦流和攪動。單螺桿泵作為一種通用泵，流量可以根據要求，通過改變速度進行調節，運行速度可高可低，出口壓力可隨泵的級數增加而增加，每增加一級，壓力增壓0.6MPa，如螺桿常見壓力有0.6MPa、1.2MPa、1.8Mpa等。

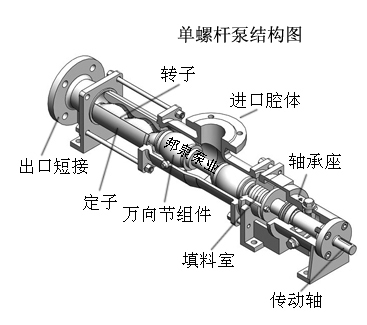

 螺桿泵結構圖



因定子選用特種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮介質或含有短纖維介質的輸送非常適合。



jiantou.gif 螺桿泵工作原理

單螺桿泵工作原理：是單線螺旋的轉子在雙線螺旋的定子孔內繞定子軸線作行星回轉時，轉子-定子副之間形成的密閉腔就連續的、勻速的、容積不變的將介質從吸入端輸送到壓出端。



jiantou.gif  螺桿泵顯著特點

自吸性能好，流量穩定，脈動剪切小；
輸送介質的粘度范圍廣，甚至不能自流的介質也能輸送。對液體雜質不敏感；
結構簡單，在運轉中具有高效性，轉動部件使用壽命長，磨損小，維修、更換方便；
進口朝向可變.



jiantou.gif  螺桿泵的傳動

　　傳動可采用聯軸器直接傳動，或采用調速電機，皮帶輪，變速箱等裝置變速，可以得到不同的流量。其流量與轉速成正比。
采用聯軸器直接傳動，一般稱為直聯式（圖1）。

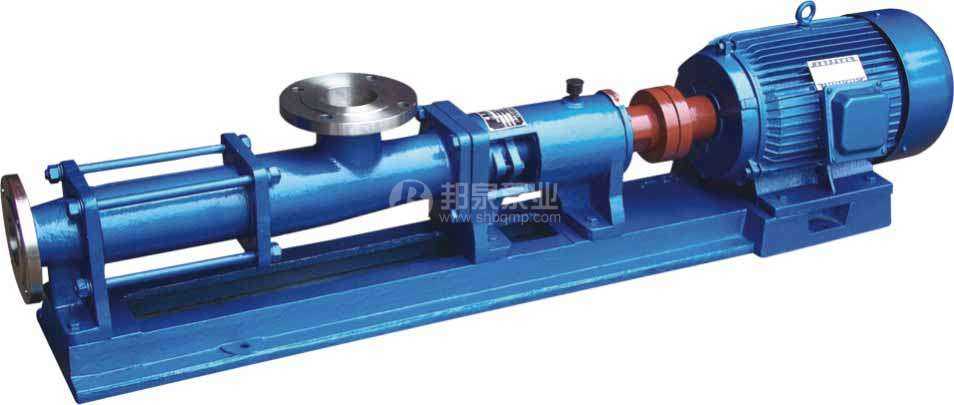

圖1　直聯式
圖2　上置式

如采用三角皮帶傳動，可配置成圖2形式。

　　這樣可使泵的總長度略有縮短，也可通過改變皮帶輪主、從動輪之比例，可適當改變泵的輸出流量。吸入法蘭的方向，通常是朝右（從驅動端看）但也可按照用戶的需要，可安裝成上、左、右三種形式（圖3），在必要時也可以做成吸入口向下（圖4）。
總之，如需要改變吸入口的方向，是比較靈活方便的。
這種泵零件少，體積小，結構緊湊，拆卸維修簡便。襯套（定子）和轉子是本泵的易損件。
圖4 向下
圖3　上、左、右






jiantou.gif  關于螺桿泵選型
  正確的選型是獲得使用效果的關鍵，為滿足介質不同物理、化學特性的運行要求，我們建議：用戶提出泵運行數據，由我公司專業人員選型推薦，由用戶確認。
選型時必需的主要運行數據有：
  輸送介質 名稱、腐蝕性、磨蝕性、粘度、固體含量、工作溫度；
  運行參數 流量或流量范圍、壓力要求、連續或間斷運行；
  安裝環境 臥式或立式、固定或移動、連接管路的特殊要求、防爆防護要求。


jiantou.gif   G型螺桿泵部分應用領域



單螺桿泵應用范圍：



1、環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送，特別適用于油水分離器、板框壓濾機等設備；



2、船舶工業：輪底清洗、油水、油渣、油污水等介質的輸送；



3、石油工業：輸送原油、原油與水的混合物、煤田氣與水的混合物、往地層內灌注聚合物等等，從而降低了機械采油、采煤田氣的成本，增加了油田采收率；



4、醫藥、日化：各種粘稠漿、乳化液、各種軟膏化妝品的輸送；



5、食品罐頭工業：各種粘稠淀粉、石油、蜜蜂、糖漿、果漿、奶油、魚靡肉糜以及其下腳料的輸送



6、釀造工業：各種發酵濃稠漿液、濃酒糟、糧食制品渣、各種醬類、漿類和含有塊狀固態物的粘液等；



7、建筑工業：水泥砂漿、石灰漿、涂料及其它糊狀他的噴涂與輸送；



8、采礦工業：礦井內的含固體顆粒的地下水和污漿水排送到地面；



9、化學工業：各種懸浮液、油脂、各種固體漿、各種粘合劑；



10、印刷、造紙工業：高粘度油墨、墻紙的PVC高分子塑料糊和各種濃度的紙漿、短纖維漿料的輸送。



11、工業鍋爐、電廠：水煤漿的輸送。



jiantou.gif   G型螺桿泵性能參數

固定轉速時的性能參數

型號

流量
(m3/h)

壓力
(Mpa)

建議轉速
不超過
(r/min)

電機
功率
(kw)

必需汽
蝕余量
(m)

進口法
蘭通徑
(mm)

出口法
蘭通徑
(mm)

允許顆
粒直徑
(mm)

允許纖
維長度
(mm)

G10-1

0.1

0.6

960

0.55

3.6

25

25

0.8

15

G10-2

1.2

0.55

G13-1

0.4

0.6

960

0.55

0.8

15

G13-2

1.2

0.55

G15-1

0.6

0.6

960

0.75

1

20

G15-2

1.2

1.1

G20-1

0.8

0.6

960

0.75

4

25

25

1.5

25

G20-2

1.2

1.5

G25-1

2

0.6

960

1.5

32

25

2

30

G25-2

1.2

2.2

G30-1

5

0.6

960

2.2

50

40

2.5

35

G30-2

1.2

3

G35-1

8

0.6

960

3

65

50

3

40

G35-2

1.2

4

G40-1

12

0.6

960

4

80

65

3.8

45

G40-2

1.2

5.5

G50-1

20

0.6

960

5.5

4.5

100

80

5

50

G50-2

1.2

7.5

G60-1

30

0.6

960

11

5

125

100

6

60

G60-2

1.2

15

G70-1

45

0.6

720

11

150

125

8

70

G70-2

1.2

15

G85-1

55

0.6

720

15

150

150

10

80

G85-2

1.2

18.5

G105-1

80

0.6

400

22

200

150

15

110

G105-2

1.2

30

G135-1

150

0.6

380

37

250

200

20

150

G135-2

1.2

45



單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號

壓力0.3Mpa

壓力0.6Mpa

可調轉數

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

G20-1

960

0.96

0.75-6級

960

0.8

0.75-6級

125～1250

0.1～1.5

1.1

720

0.8

0.55-8級

720

0.5

0.75-8級

510

0.4

0.55-4級/齒輪箱

510

0.3

0.75-4級/齒輪箱

G25-1

960

2.4

0.75-6級

960

2

1.5-6級

125～1250

0.1～3

1.5

720

1.5

0.55-8級

720

1.27

1.1-8級

510

1.08

0.55-4級/齒輪箱

510

0.9

1.1-4級/齒輪箱

G30-1

960

3.6

1.5-6級

960

3

2.2-6級

125～1250

0.2～4

2.2

720

2.28

1.1-8級

720

1.9

1.5-8級

510

1.63

1.1-4級/齒輪箱

510

1.35

1.5-4級/齒輪箱

G35-1

720

4.8

2.2-8級

720

4.04

3-8級

125～890

0.3～5

3

510

3.36

1.5-4級/齒輪箱

510

2.8

2.2-4級/齒輪箱

380

1.92

1.1-4級/齒輪箱

380

1.60

1.5-4級/齒輪箱

G40-1

510

6.8

2.2-4級/齒輪箱

510

5.6

3-4級/齒輪箱

125～890

0.3～10

4

380

5.1

1.5-4級/齒輪箱

380

4

2.2-4級/齒輪箱

252

2.65

1.1-6級/齒輪箱

252

2.2

1.5-6級/齒輪箱

G50-1

510

13.8

4-4級/齒輪箱

510

11.5

5.5-4級/齒輪箱

80～750

1～18

5.5

380

10.2

4-4級/齒輪箱

380

7.5

5.5-4級/齒輪箱

252

5.6

3-6級/齒輪箱

252

4.4

5.5-6級/齒輪箱

G60-1

510

20.8

7.5-4級/齒輪箱

510

16

11-4級/齒輪箱

63～630

1～20

11

380

15.6

7.5-4級/齒輪箱

380

12

11-4級/齒輪箱

252

7.8

5.5-6級/齒輪箱

252

6

7.5-6級/齒輪箱

G70-1

510

26

11-4級/齒輪箱

510

20

11-4級/齒輪箱

56～560

1～22

11

380

17

7.5-4級/齒輪箱

380

13

11-4級/齒輪箱

252

9.1

7.5-6級/齒輪箱

252

7

7.5-6級/齒輪箱

G85-1

380

32

11-4級/齒輪箱

380

25

15-4級/齒輪箱

37～370

2～24

15

252

21

7.5-6級/齒輪箱

252

16

11-6級/齒輪箱

189

11

5.5-8級/齒輪箱

189

8

11-8級/齒輪箱

G105-1

380

80

15-4級/齒輪箱

380

65

22-4級/齒輪箱

29～290

3～50

22

252

44

15-6級/齒輪箱

252

34

22-6級/齒輪箱

189

29

11-8級/齒輪箱

189

22

15-8級/齒輪箱

G135-1

380

132

37-4級/齒輪箱

380

120

45-4級/齒輪箱

18～180

3～56

45

252

95

30-6級/齒輪箱

252

80

37-6級/齒輪箱

189

65

18.5-6級/齒輪箱

189

53

30-8級/齒輪箱



雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數

型號

壓力0.8Mpa

壓力1.2Mpa

可調轉數

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

轉數
(r/min)

流量
(m3/h)

電動機
功率
(kw)

G20-2

960

0.96

1.5-6級

960

0.8

1.5-6級

125～1250

0.1～1.5

1.5

720

0.8

1.1-8級

720

0.5

1.5-8級

510

0.4

1.1-4級/齒輪箱

510

0.3

1.1-4級/齒輪箱

G25-2

960

2.4

1.5-6級

960

2

2.2-6級

125～1250

0.1～3

2.2

720

1.5

1.1-8級

720

1.27

1.5-8級

510

1.08

1.1-4級/齒輪箱

510

0.9

1.5-4級/齒輪箱

G30-2

960

3.6

3-6級

960

3

3-6級

125～1250

0.2～4

3

720

2.28

1.5-8級

720

1.9

2.2-8級

510

1.63

1.5-4級/齒輪箱

510

1.35

2.2-4級/齒輪箱

G35-2

720

4.8

3-8級

720

4.04

4-8級

125～890

0.3～5

4

510

3.36

2.2-4級/齒輪箱

510

2.8

3-4級/齒輪箱

380

1.92

1.5-4級/齒輪箱

380

1.60

2.2-4級/齒輪箱

G40-2

510

6.8

4-4級/齒輪箱

510

5.6

5.5-4級/齒輪箱

125～890

0.3～10

5.5

380

5.1

3-4級/齒輪箱

380

4

4-4級/齒輪箱

252

2.65

2.2-6級/齒輪箱

252

2.2

3-6級/齒輪箱

G50-2

510

13.8

5.5-4級/齒輪箱

510

11.5

7.5-4級/齒輪箱

80～750

1～18

7.5

380

10.2

4-4級/齒輪箱

380

7.5

5.5-4級/齒輪箱

252

5.6

3-6級/齒輪箱

252

4.4

5.5-6級/齒輪箱

G60-2

510

20.8

15-4級/齒輪箱

510

16

15-4級/齒輪箱

63～630

1～20

15

380

15.6

11-4級/齒輪箱

380

12

15-4級/齒輪箱

252

7.8

7.5-6級/齒輪箱

252

6

11-6級/齒輪箱

G70-2

510

26

15-4級/齒輪箱

510

20

18.5-4級/齒輪箱

56～560

1～22

18.5

380

17

11-4級/齒輪箱

380

13

15-4級/齒輪箱

252

9.1

11-6級/齒輪箱

252

7

11-6級/齒輪箱

G85-2

380

32

18.5-4級/齒輪箱

380

25

22-4級/齒輪箱

37～370

2～24

22

252

21

15-6級/齒輪箱

252

16

18.5-6級/齒輪箱

189

11

15-8級/齒輪箱

189

8

15-8級/齒輪箱

G105-2

380

80

30-4級/齒輪箱

380

65

37-4級/齒輪箱

29～290

3～50

37

252

44

30-6級/齒輪箱

252

34

30-6級/齒輪箱

189

29

22-8級/齒輪箱

189

22

22-8級/齒輪箱

G135-2

380

132

55-4級/齒輪箱

380

120

75-4級/齒輪箱

18～180

3～56

75

252

95

55-6級/齒輪箱

252

80

75-6級/齒輪箱

189

65

37-8級/齒輪箱

189

53

45-8級/齒輪箱



jiantou.gif   螺桿泵操作注意事項
1、認真閱讀說明書，基本了解結構與工作原理。
2、開機前必先確定運轉方向、防止逆轉。注意吸入管道，不可泄漏。
3、新安裝或停機數天后的泵、不能立即啟動，應先向泵體內注滿泵送介質或注入適量潤滑油，再用管子鉗扳動幾下以后才可啟動。
4、嚴禁在無介質情況下空運轉，以免損壞定子。
5、輸送高粘度或含顆粒及腐蝕性的介質后，應用水或溶劑進行沖洗，防止沉積，以免下次啟動困難，或造成工作部件過早損壞。
6、冬季或高寒地區的泵應排除積液，防止凍裂。
7、使用過程中軸承箱內要定期加潤滑油，發現軸端有滲流時，要及時處理或調換油封。
8、在運行中如發生異常情況，應立即停車檢查原因，排除故障。
